道路照明应用解决方案

一、概述
更安全 更明亮

    城市道路的不断改善大大加强了人们出行的便捷程度,随之而 来,他们对舒适与安全提出了更高的要求。明亮而舒适的照明总能添置一份安逸与舒心。LED高效道路解决方案:大族元亨道路照明产品拥有先进的技术和优异的可靠性,可提供高效的道路照明解决方案,不仅能保证道路的交通和安全,又能极大地节约能源。

绿色科技,创建美好城市

    大族元亨高效、可靠的LED路灯,采用可升级的模组技术并辅以室外照明控制系统,为城市道路规划提供安全、节能的可持续照明解决方案并且美化了城市环境。保证行车或行走安全,减少夜间事故发生率,达到美化城市的目的,保障晚间行车安全效率的重要手段。

二、城市道路照明标准

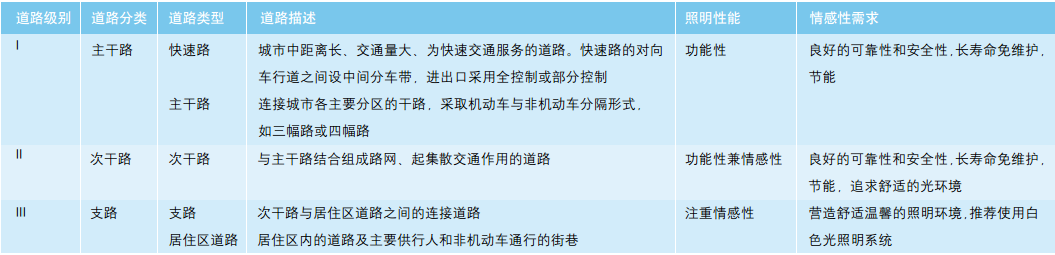

照明道路分类:
照明道路分类

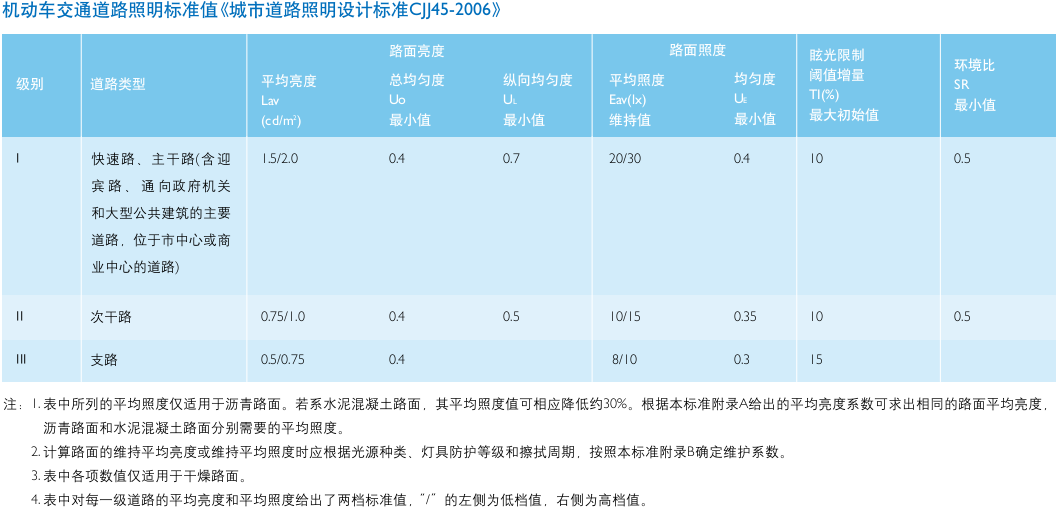

机动车交通道路照明标准:

机动车交通道路照明标准

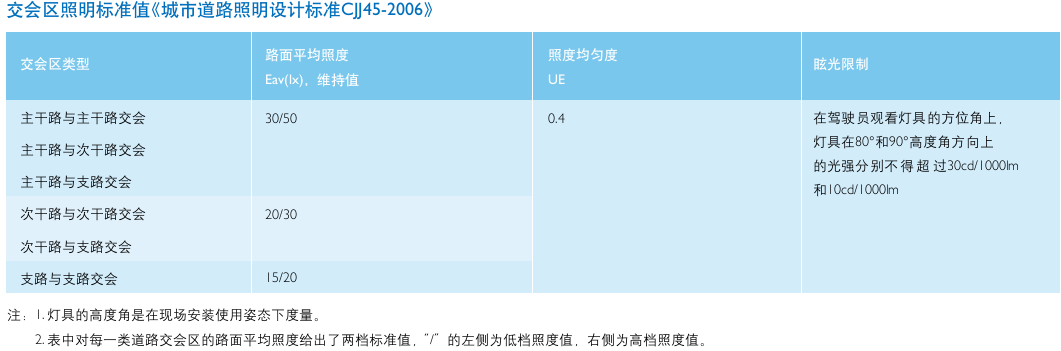

交会区照明标准


交会区照明标准

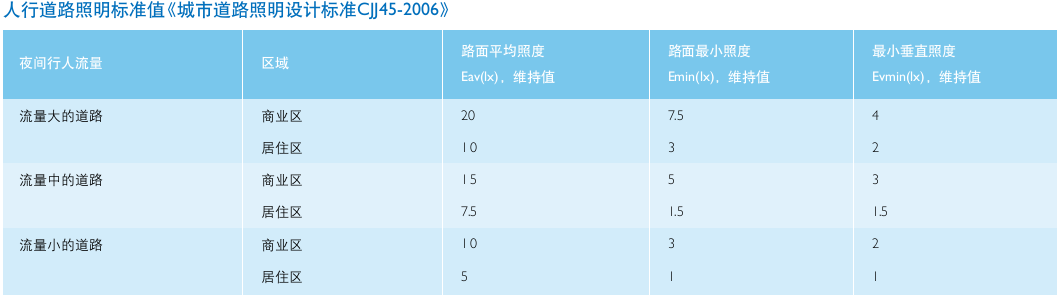

人形道路照明标准:


人行道路照明标准

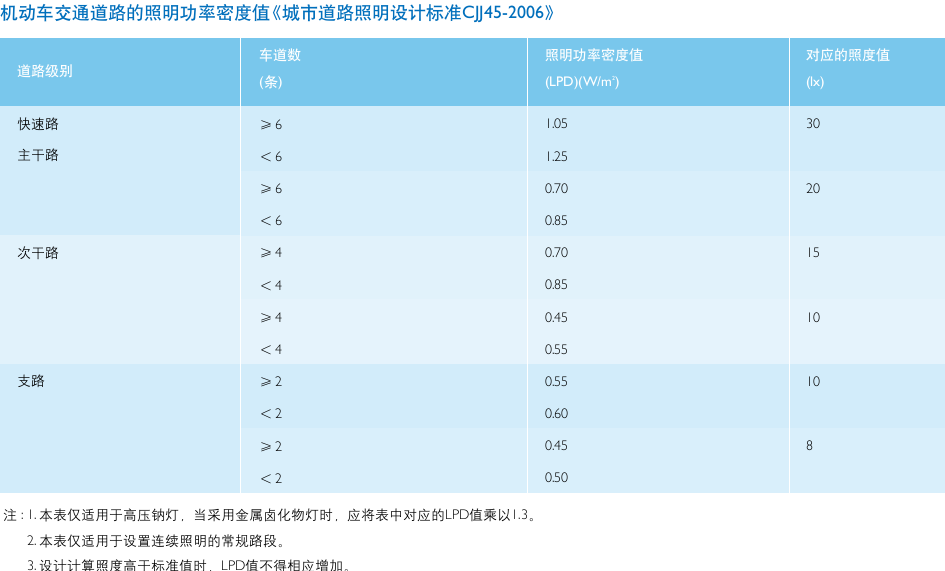

机动车交通道路功率密度值表:


机动车交通道路功率密度值表

三、  LED路灯方案模拟

3.1、设计原则
1)经济性:由于LED技术的发展,LED灯具的造价逐渐回落,从长远来看采用LED灯具照明比传统灯具照明更节约资金。
2)节能性:LED光源属于冷光源,其电能转化为光能的效率高,比白炽灯高90%,比高压钠灯节能70%。
3)合理性:灯具设计及使用合理,保证光线的有效搭接,专业的配光设计,光线均匀柔和, 灯具照射角度大,照度均匀,光效好,无眩光,无频闪,有效防止驾驶员在道路行驶过程中的视觉疲劳,确保理想的照明效果。
4)环保性:LED光源属于绿色环保无污染,不含铅、汞等污染元素。
5)长寿命:LED光源光衰小和寿命长达5万小时,按照每天点灯12个小时计算其寿命为11年左右。

3.2 、180W  LED路灯方案概述:
   本方案为双向八车道,35米间距,原有400W钠灯10米挂高,两侧对称布灯,现设计为大族元亨180WLED灯具(YHL-ST-180)替代原有灯具。

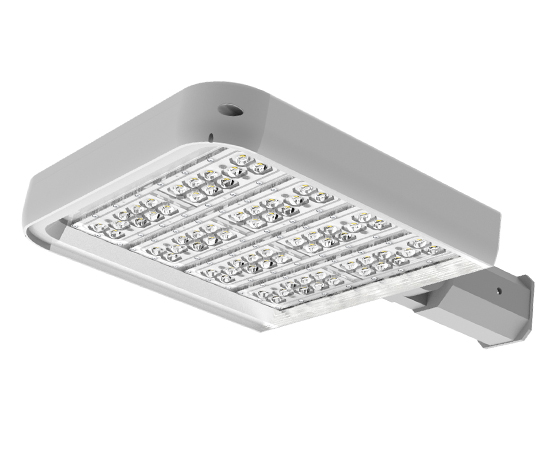

T-bar 路灯

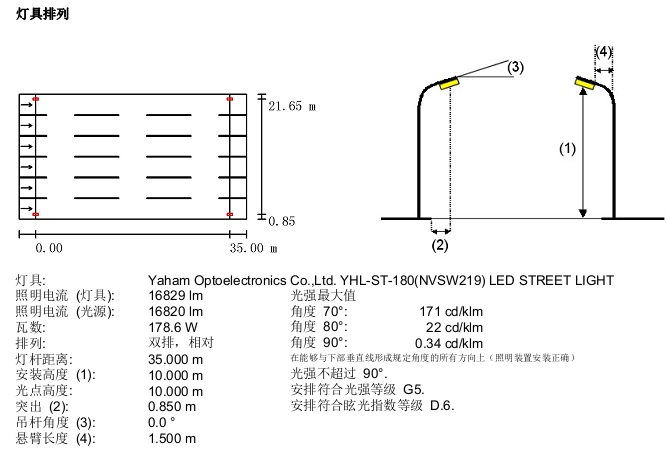

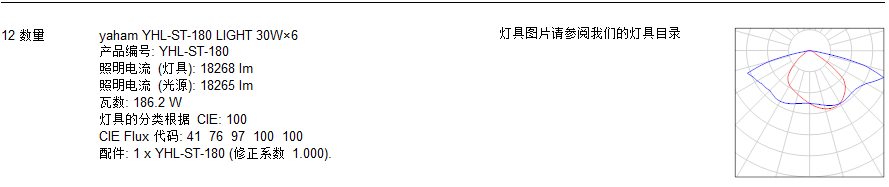

灯具布置数量及配光曲线


安装方式:

安装方式

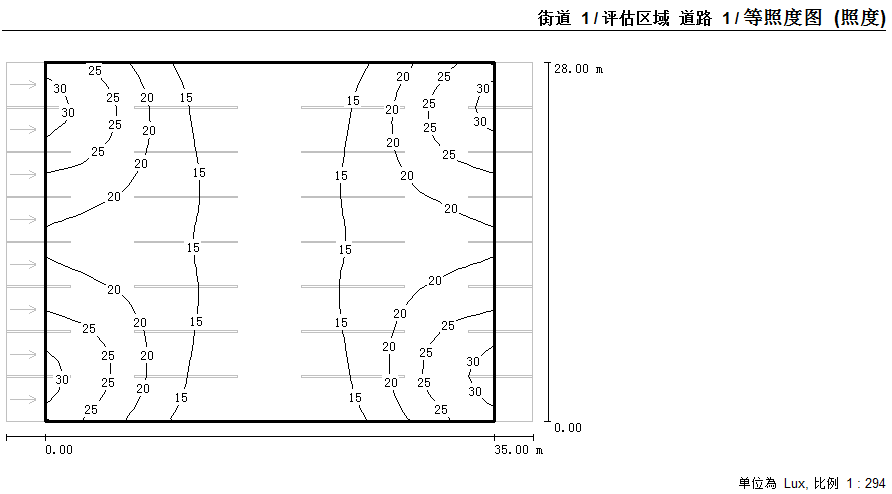

等照度图:
等照度图1
等照度图2

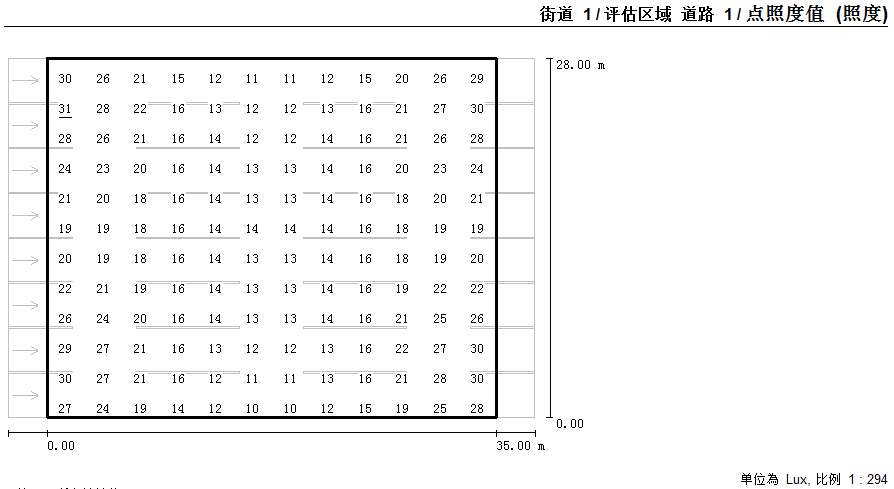

点照度图:
点照度图1
点照度图2

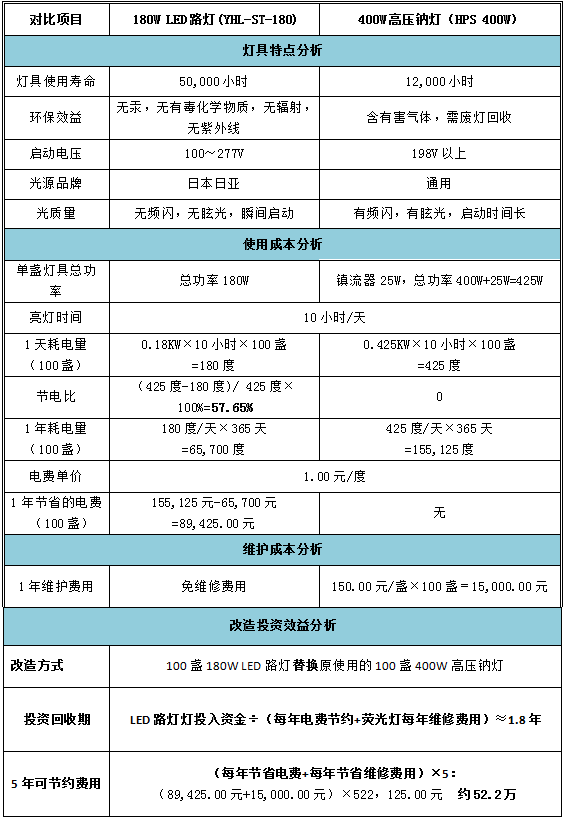

附:经济效益分析表(按100盏计算):

LED路灯经济效益表
