大功率LED照明灯具串并联方案

日期:2015-07-06 来源:www.yahamlighting.com.cn

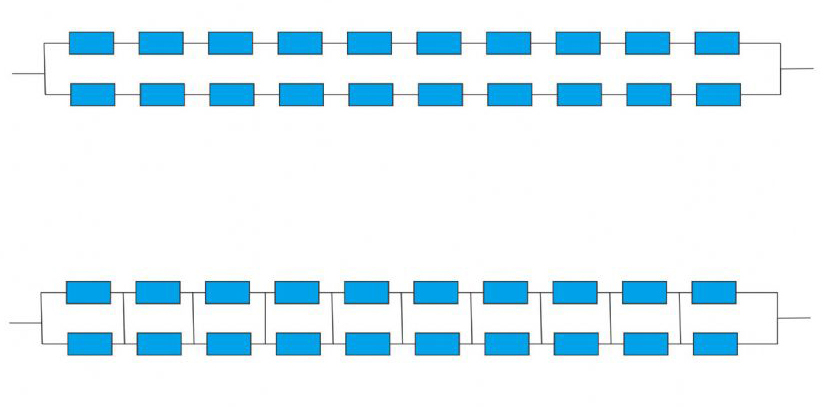

    现在大功率LED照明灯具的应用越来越加广泛,比如LED高杆灯,LED路灯等等,在城市照明发挥着非常重要的作用,但是它们是怎么联系起来的的呢,很多业内人士都会了解到LED最好采用恒流串联 这样对整个LED系统寿命是最好的,但是涉及到大功率这一块,全部串联电压太高,较难实现因此必须要使用串并联结合才可以.例如市场上的COB集成光源大部分是10串N并的,20W的就是2个10串组成的,还有一种方式就是网格状布线,如下图的两种方式到底哪种布线方式对LED更合理呢?

连接方案
 元亨光电分析后认为解决这个问题,并没有十全十美的方案:
1.现在集成封装的LED,一般内部芯片都是采用先串后并的方式。大家在使用中发现问题了吗?其实不是没有问题,抢电流现象一定是有的!只是芯片参数比较接近,加之蓝光芯片的寄生电阻大,所以一般抢电流的量不是很大,出问题的比较少。但是,红光、黄光、绿光LED,最好不要简单并联,因为它们的伏安曲线比较陡。对它们简单并联,它们会给你脸色看的。与蓝光和白光不同,简单并联,红、黄、绿不出问题是偶然的。
2.如果给每个LED单独配恒流,也不是十全十美!电源的可靠性和成本?就算是给每一个串联支路配恒流,问题是相同的。

3. 全部串联的话,一个开路,整个灯具失效。且LED数量很多时,也不可能采用全部串联的方法。
4. 全部并联,数量少没必要,数量多,也不可靠。从理论上讲,LED是不应该并联使用的,但由于白光LED的寄生电阻大,适当分BIN的情况下,还是可以并联的,但是偶尔会有问题,就是分档产品中有混料、或伏安曲线有差异大的,就会出现严重的抢电流问题,产生亮不均。抢电流的那个寿命就比较差了。为什么采用并联的数量要多一些?一旦有一路开路,每个并联的支路都可以少分担点电流。采用先并后串,且并的数量不宜太少的情况下,一只LED短路,暂时是整个并联的LED不亮,但大电流会将它烧开路,之后其它的就可以亮了,只是电流大了点。每个LED电流增大多少,看并联的数量了。
