隧道照明应用

日期:2015-07-02 来源:www.yahamlighting.com.cn

隧道照明应用概要
       隧道照明设计考虑的因素有长度、线型、内饰、路面种类、有无人行道、链接道路的结构、设计时速、交通量和汽车种类等,同时还要考虑光源光色、灯具、排列、照明水平、洞外亮度和人眼适应状态等,隧道照明设计就是要解决好这一系列问题。
       隧道照明节能是对光源、灯具、照明方法等方面提出的要求,照明设计节能是最重要的节能措施,它包括采用新颖的、可靠的设计理念和合理的标准值,以及采用高效光源、高效LED隧道灯、增大光反射比和照明控制节能等。LED对比传统光源,最大的优势就是节能和稳定性,因此基于LED的优点和特性,提高LED芯片效率,合理的配光设计提升灯具整体效能.

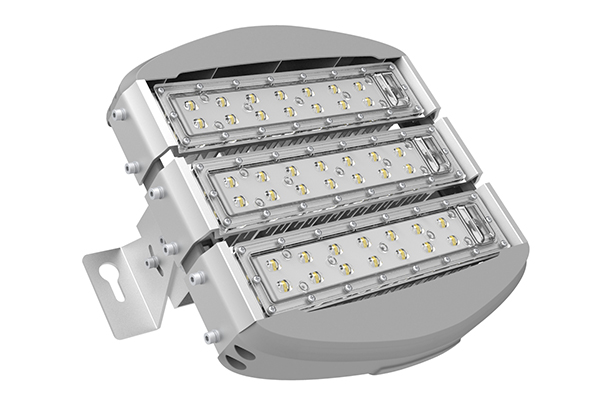

LED隧道灯
LED隧道灯
LED隧道灯具体特点:
       LED隧道灯是一种光效节能灯具,选用高强度、气体放电灯作光源,光效高、寿命长,配合不同反光镜可实现多用途照明;并经柔化处理,不会使人产生眩目或其他不适反应。镇流器选用过热保护技术,确保灯具使用寿命。进口高纯镜面铝阳极氧化材料做反光镜并通过精确配光设计,功率因数大于0.9,反光效率高,透光性好,节能环保。
LED与传统隧道照明光源的对比LED是一种固态的半导体器件,它可以直接把电转化为光,对比传统的道路隧道照明光源( 钠灯、 金卤灯等) ,LED光源具有如下优势:
一、 光衰小:如果在散热条件良好的情况下,LED前10000h为正光衰, 前10000h光衰为 3 %一10 % ,前50000h基本为30%,远远低于普通道路照明光源,发光更加稳定。
二、显色性高:一般LED显色性约为 7 0~8 0 ,如果用三基色荧光粉的话更高;一般高压钠灯为 2 0~35,低压钠灯更低,所以即便传统光源亮度高于LED,但是视觉效果差于LED,“不是最亮,但是看的最清楚”这应当是LED光源应用发展的一个方向。
三、寿命:LED的寿命高于一般道路隧道照明光源,现在普遍高于50000H。
四、价格:LED灯头虽然目前价格比传统照明灯具高,但随着制造技术的成熟,其价格目前在不断大幅下降中,高低压钠灯一般一套价格在2000元左右,而其电缆等辅件价格则高于LED的电缆等费用。
除此之外,LED灯具有维护系数高、安全性能好、无频闪及节能环保等优势。

应用案例:
​三岔顶隧道LED灯具改造方案

三岔顶隧道介绍:

三岔顶隧道为特长公路隧道,左、右线分离布设。
三岔顶左线隧道起讫桩号为LK107+434~LK110+625,长度为3191m;三岔顶右线隧道起讫桩号为RK107+449~RK110+641,长度为3192m。
1、公路等级:高速公路双向六车道;
2、设计速度:100km/h;
3、隧道建筑限界净宽:0.75(左侧检修道)+0.25(余宽)+0.5(左侧向宽度)+3×3.75(车道宽度)+1.0(右侧向宽度)+1.0(右侧检修道)=14.75m;
4、隧道建筑限界净高:5.0m。

隧道各段灯具布置及照度模拟值:

照度模拟值

使用本设计方案后,使用160W灯具352套,40W灯具744套;每年共节省电费607068.00元;高达65%的节能率;约2年的投资回报期
改造后新照明系统具有下列优点
1、照度达到国家标准。改造后照明将得到非常明显的改善,照度将符合隧道照明设计及检测标准(GDJTG/T J03—2013)。
2、节能。改造后该照明系统总功率降低31120W,降低60%,按照灯具每天使用10小时计,年运行可以节省电能166320度。
3、降低维护量和维护成本。灯具选用LED隧道灯,免维护,降低维护量.
4、安全。照明环境改善,提高了工作安全系数,减少误操作,杜绝了因照明问题使设备损坏带来的损失;从而保证了人身和财产的安全。
5、舒适。照明效果得到明显改善,给过往隧道的司机提供一个健康、舒适的照明环境。
